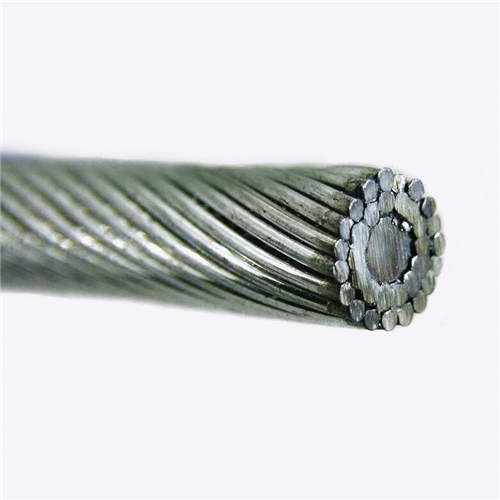

你不须要再从海外进口高价的推拉操纵索芯回来装配使用了,洛阳冠杰软轴控制器有限公司在本地就可以生产品质同等欧美水平的推拉操纵索芯了。我们除了拥有一般钢丝制绳厂所应有的传统制绳设备外,我们更有拥有一般钢丝制绳厂所没有的专业技术与设备,我们的生产设备全部经由我们自己调适合于制作覆甲钢索的全部规格。
洛阳冠杰推拉索芯(覆甲钢索)的生产,是由原料购进本厂内,由自行拉丝开始,一路受控到完成,由独立的质量员检测合格后,才交付客户使用。
本厂内有完整系列的生产设备,拥有足够的能力生产不同造型规格的推拉索芯(覆甲钢索)。
洛阳冠杰精密准确的扁线缠绕包覆技术,保证推拉索芯(覆甲钢索)的质量均一性。
本厂拥有充分完整的质量检验设备,确保推拉索芯(覆甲钢索)的质量符合产品特性要求。
推拉索芯(覆甲钢索)种类繁多的特殊规格要求,本厂有足够的机台来为你开发新品种推拉索芯使用。
公称尺寸 | 外径 (mm) | 扁线 | 芯线 | 断裂强度 ≧(KGF) | 弯曲半径 Min (mm) | 产品代码 | ||
缠绕 | 材质 | 结构 | 材质 | |||||
1.9 | 1.88–1.93 | ![]() | SUS | ![]() | GAV. | 200 | 5 | 881.8893 |
2.3(1×13) | 2.25–2.35 | ![]() | SUS | ![]() | BI+GAV. | 240 | 9 | 862.2535 |
2.3 | 2.31–2.39 | ![]() | SUS | ![]() | GAV. | 250 | 6 | 872.3139 |
2.7 | 2.67–2.72 | ![]() | SUS | ![]() | GAV. | 400 | 7.5 | 872.6772 |
3.2 (SUS) | 3.20–3.25 | ![]() | SUS | ![]() | SUS | 500 | 9 | 473.2025 |
3.2 | 3.20–3.25 | ![]() | SUS | ![]() | GAV. | 550 | 9 | 873.2025 |
3.2(1×13)DB | 3.15–3.23 | ![]() | SUS | ![]() | BI+GAV. | 550 | 13 | 863.1523DB |
4.3 | 4.27–4.37 | ![]() | SUS | ![]() | GAV. | 1000 | 13 | 874.2737 |
5.1 | 5.05–5.15 | ![]() | SUS | ![]() | GAV. | 1400 | 14 | 875.0515 |
6.3 | 6.25–6.35 | ![]() | SUS | ![]() | GAV. | 2200 | 18 | 876.2535 |
说明:
1. 材料:SUS=304不锈钢、GAV=镀锌钢线、BI=高碳钢线。
2.「弯曲半径」是指钢索在未使用前,所能够承受的最小弯曲又不永久变形的半径。
3. 如果你的推拉操纵系统所须要的索芯不在所列表内,很有可能已经在我们新产品研发项目当中,请与我们联系。

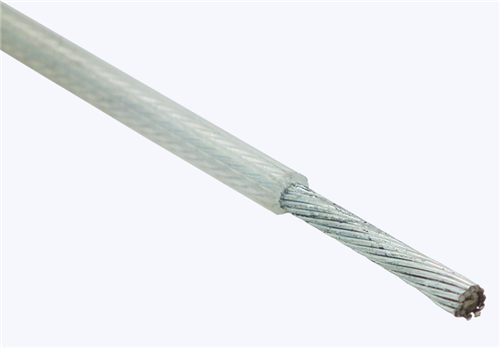

拉索索芯 - 单股钢丝绳
材料
加强的光亮钢丝及镀锌钢丝规格符合国家标准GB/T919-96及DIN 2078-90。技术
依据中国国家标准(GB),以及国际通用标准(如DIN、JIS等)生产制造拉索索芯–单股钢丝绳。
钢丝绳的品质符合中国国家标准(GB/T 14451-93),以及德国标准(DIN 3051-72)。尺寸
拉索索芯–单股钢丝绳的结构与公称尺寸
拉索索芯– 单股钢丝绳 | ||
结构 | 公称尺寸 (mm) | |
![]() | 1X7 | 0.6 – 2.5 |
![]() | 1X12 (3+9) | 1.0 – 2.0 |
![]() | 1X13 | 1.6 – 3.2 |
![]() | 1X19 | 1.0- 4.0 |
抗拉强度
钢丝应力: 1570、1770、1870、1960 N/mm2交货情况
制造包装长度500、1000、1500、2000 m,含允许误差5%。
采用木卷轴包装,卷轴的外层包裹PE膜和PE编织带。
一种可以让掌舵者操纵更便利,能见度更好的小船舷外机马达操纵索
洛阳冠杰凭借多年来专业制造推拉索芯与导管的经验,制作了这一款小船用船舵操纵索,它以紧凑的配合与柔顺的推拉性能, 让掌舵者轻松自如的操纵舷外机马达,感受更多的驾艇乐趣。

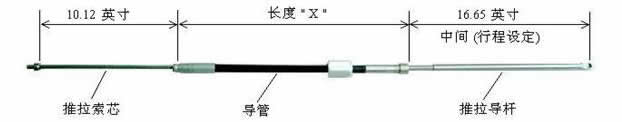

图: 操纵索结构
说明:
1,推拉索芯:采用覆甲式推拉索芯,芯线为镀锌钢索(1x19)结构,外面缠绕镀锌钢扁线。为适合咸水环境,推荐选用全不锈钢(AISI 304)覆甲索芯,索芯与扁线皆由不锈钢制作。
2,导管:有标准直丝导管与覆甲式导管两种供选择,请见其详细的产品介绍。
3,五金件:选用不锈钢(AISI 304 ,303)制作,管件全部采用不锈钢无缝钢管。
4,装配:采用旋锻与油压夹管两种装配方式,在重要的接合处(如导管与端头的接合)采用旋锻装配,可有效保证接合紧密同心,不留空隙,表面无痕美观。
5,拉脱力:最少2,300 磅 (1043.3 kg)。
6,空行程:小于0.05 英寸 (1.27 mm) ,操纵索长15 英尺, 弯曲180º ,弯曲半径12 英寸。
7,油脂:采用含氟合成油脂。
8,长度选择:客户可依需要指定规格长度,以下列出为常用规格长度
公称长度 | 10 英尺 | 11 英尺 | 12 英尺 | 13 英尺 | 14 英尺 | 15 英尺 |
长度 “X” (英寸) | 103.537 –103.163 | 115.537 –115.163 | 127.537 –127.163 | 139.537 –139.163 | 151.60 –151.10 | 163.60 –163.10 |
设计基本规则
除了制造我们自己的钢材,我们做一切事情!我们从拉伸我们自己的钢丝开始,捻合我们自己的钢丝绳,缠绕我们自己的覆甲和包覆我们自己的螺旋钢丝绳。通过我们10多年的设计与制作经验,我们依据你的具体需要,设计制作适合你特定要求的推拉索芯与操纵钢丝绳。
洛阳冠杰生产全部尺寸的覆甲钢索供应给推拉操控索使用,索芯和钢丝绳的最大达直径6.3毫米,断裂强度由最少200Kgf到超过2200Kgf。对于你的使用须要,我们保证你能有正确的覆甲索芯、钢丝绳或螺旋钢丝绳。如果你的问题希望迅速能有明确的答案,请致电我们的销售工程师。
